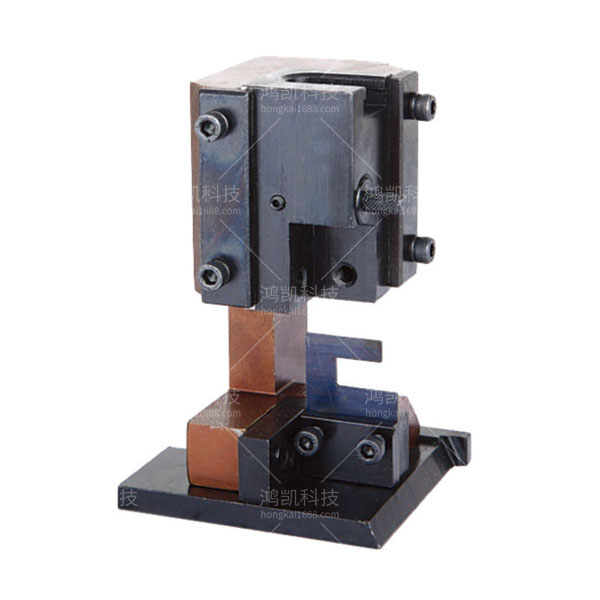

YHK-單粒端子模具介紹

YHK-單粒端子模具背景技術：

線束端子是當今電子信息行業中發展最快，市場需求量大，安裝最為方便的產品之一，近年來，線束產業在我國已發展到一定高度，線束產品已不僅是汽車行業、家電行業的專用產品，在電子電器、儀器儀表、機電設備等領域內隨著專業化、自動化生產的發展要求其所用的線束也必將需要具有規模化、專業化的生產；特別是在汽車行業，汽車線束素有汽車神經之稱，是對汽車進行電信號控制的載體。汽車線束是汽車電路的網絡主體，沒有線束就不存在汽車電路。

在目前，不管是高級豪華汽車還是經濟普通型汽車，線束編成的基本形式都是一樣的，都是由電線、端子接插件以及其他一些器件組成。為實現自動化、規模化的生產，人們將端子接插件沖壓成鏈條狀，依靠機械化壓接模具對端子和線束進行壓接。

本實用新型提出一種單粒端子模具，適用于單粒端子的壓接，本實用新型結構簡單，適用于各種端子，調節方便快捷，不用加任何墊塊。

YHK-單粒端子模具技術特征：

1、一種單粒端子模具，其特征在于，包括：機架、底座、沖頭、沖頭擋板、上模刀具、下模刀具，所述機架與底座相互垂直且一體成型，所述機架上設有滑槽，所述沖頭上下滑動設置于所述滑槽內，所述沖頭擋板通過緊固螺栓固定安裝在所述機架滑槽的外側兩端以固定所述沖頭，所述沖頭的下端設有凹槽，凹槽內安裝有上模刀具，所述上模刀具與所述沖頭通過行程微調旋鈕固定連接，所述底座內安裝有下模刀具，所述下模刀具與所述上模刀具正對設置，其中，所述下模刀具包括下模座、下刀片、下刀片擋塊，所述下刀片擋塊位于所述下模座的兩端，與下模座形成凹形結構，所述下刀片擋塊與所述下模座一體成型，下刀片擋塊上設有延長孔，調節螺栓通過延長孔將下模座和下刀片擋塊固定安裝在所述底座上，所述下刀片通過下刀螺絲固定在所述下模座的前端，所述下模座的上方還固定安裝有線束定位板。

2、根據要求1所述的一種單粒端子模具，其特征在于，所述沖頭的上端設有卡接預留槽，以配合壓接機連接。

3、根據要求1所述的一種單粒端子模具，其特征在于，所述上模刀具包括上刀螺絲、上刀片，所述上刀片通過上刀螺絲固定安裝在所述上模刀具的下端，其中，所述上刀片包括左上刀片、右上刀片，所述左上刀片和右上刀片左右隔空對稱設置。

4、根據要求3所述的一種單粒端子模具，其特征在于，所述下刀片呈凸字型，上表面為凹面，下刀片插接在左上刀片和右上刀片的空隙中。

5、根據要求1所述的一種單粒端子模具，其特征在于，所述下刀片的上表面低于所述線束定位板的高度。

6、根據要求5所述的一種單粒端子模具，其特征在于，所述線束定位板呈U型結構，橫置于所述下模座上，開口朝向外側，所述下刀片的上表面低于所述線束定位板的開口下端面。

YHK-單粒端子模具技術總結

本實用新型提出一種單粒端子模具，包括：機架、底座、沖頭、沖頭擋板、上模刀具、下模刀具，機架與底座相互垂直且一體成型，機架上設有滑槽，沖頭上下滑動設置于滑槽內，沖頭擋板通過緊固螺栓固定安裝在機架滑槽的外側兩端以固定沖頭，沖頭的下端設有凹槽，凹槽內安裝有上模刀具，上模刀具與沖頭通過行程微調旋鈕固定連接，底座內安裝有下模刀具，下模刀具與上模刀具正對設置，其中，下刀片擋塊上設有延長孔，調節螺栓通過延長孔將下模座和下刀片擋塊固定安裝在底座上，下刀片通過下刀螺絲固定在下模座的前端，下模座的上方還固定安裝有線束定位板。本實用新型調節方便快捷，不用加任何墊塊。
